Linux KVM (Kernel-based Virtual Machine) 是 Linux 虚拟化技术的基石，也是目前云服务器（AWS、阿里云）和部分汽车智能座舱领域的关键玩家。

虽然在汽车领域 QNX Hypervisor 占据主导地位，但随着开源化、成本控制以及国产化操作系统的兴起，KVM 正变得越来越重要。

以下是关于 Linux KVM 的深度技术解析及其在汽车中的应用：

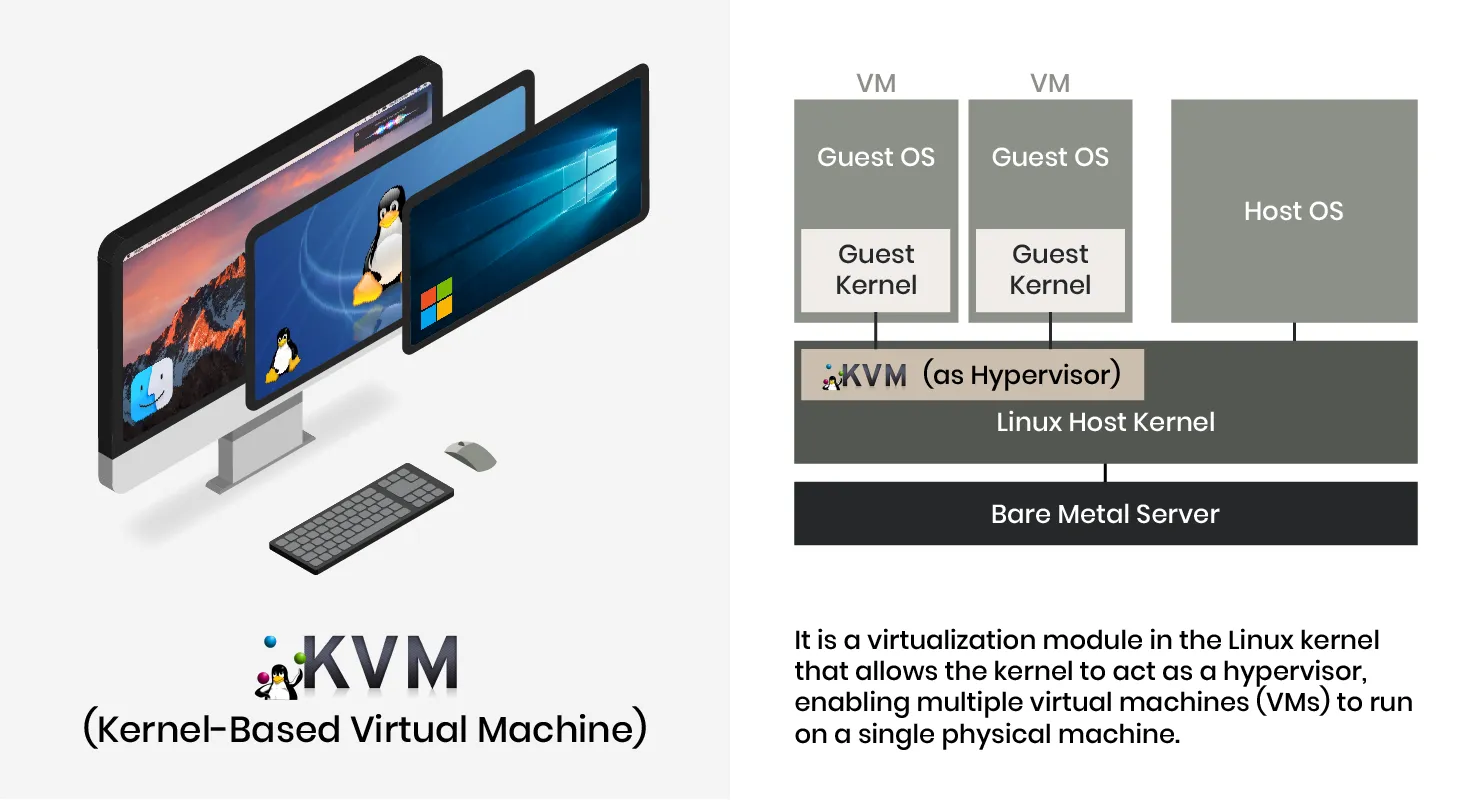

1. 什么是 KVM？

KVM 不是一个独立的软件，它是 Linux 内核的一个模块。
当你加载了 KVM 模块，Linux 内核就摇身一变，从一个普通的操作系统变成了一个 Type-1 Hypervisor。

魔术原理： KVM 利用 CPU 的硬件虚拟化指令集（如 Intel VT-x 或 ARM Virtualization Extensions），将 Linux 内核转换为 Hypervisor。
角色分工：
- KVM (内核层): 负责 CPU 和内存的虚拟化及调度（脏活累活）。
- QEMU (用户层): 这是一个模拟器，配合 KVM 工作。它负责模拟各种外设（网卡、声卡、显卡、硬盘），让虚拟机觉得自己在操作真实硬件。通常被称为 QEMU-KVM 方案。

2. KVM 在汽车领域的架构：Type 1 还是 Type 2？

这在学术界和工程界有一些定义上的模糊，但在汽车应用中，KVM 通常被视为具有 Type 1 特征 的解决方案。

标准 Linux (Type 2): 我们在 Ubuntu 上装 KVM，那是 Type 2。
汽车级 Linux (Type 1 变体):
- 在车机中，通常会运行一个极度精简、实时性优化的 Linux（作为 Host OS / Dom0）。
- 这个 Linux 的唯一任务就是运行 KVM 来管理其他虚拟机（Guest OS），而不运行繁重的用户 App。
- 这种架构下，它的性能损耗极低，非常接近裸金属 Type 1 Hypervisor。

3. 为什么车企开始关注 KVM？（优势与挑战）

优势 (Pros)

免费且开源： 相比 QNX 高昂的授权费，KVM 是免费的（GPL 协议）。这对于成本敏感的车型极具吸引力。
生态极其丰富： 全球几百万开发者在维护 Linux 和 KVM。驱动支持最好，VirtIO 标准最成熟。
厂商支持： 芯片厂商（高通、联发科、瑞芯微）的 Board Support Package (BSP) 对 Linux 的支持往往比对 QNX 更快、更全。

挑战 (Cons) - 为什么 QNX 还是老大？

功能安全 (Functional Safety):
- QNX 过了 ISO 26262 ASIL-D 认证（最高安全等级）。
- 标准 Linux KVM 很难过车规安全认证。 代码量太大，很难证明它没有 Bug。
- 解决之道： 采用经过魔改和认证的“车规级 Linux”发行版（如 Red Hat 在做的工作），但这依然很难。
实时性 (Real-time):
- 标准 Linux 是分时系统，不是实时系统。仪表盘可能会偶发卡顿。
- 解决之道： 打上 PREEMPT_RT 实时补丁，将 KVM 调优为实时虚拟化。

4. 典型应用场景：Cockpit (座舱) 架构

在一个基于 KVM 的座舱中，架构通常是这样的：

Host OS (宿主): 一个精简的 Linux (基于 Yocto 构建)，启用了 KVM 模块。
Guest VM 1 (仪表): 运行 RT-Linux (实时 Linux) 或小型的 RTOS。负责仪表显示，利用 GPU 虚拟化（VirtIO-GPU）渲染界面。
Guest VM 2 (中控): 运行 Android。
Guest VM 3 (网关/T-BOX): 运行另一个 Linux，处理网络数据。

VirtIO 的关键作用：
KVM 的核心优势在于 VirtIO。

Android (VM2) 想发声音，它把音频数据丢给虚拟声卡 (VirtIO-Snd)。
KVM 在后台把数据接住，通过“零拷贝”技术直接传给 Host Linux 的 ALSA 驱动发声。
这比传统的硬件模拟快得多，延迟极低。

5. 谁在用 KVM？

特斯拉 (Tesla):
- 特斯拉是 Linux 的忠实信徒。他们的车载系统基于 Linux 构建，虽然早期架构可能较为简单，但随着 Model 3/Y 引入 AMD Ryzen 芯片，KVM 技术被用于隔离娱乐系统和关键功能。
国产化方案:
- 随着自主可控的需求，国内许多基于 瑞芯微 RK3588 或芯驰芯片的中低端座舱平台，倾向于使用 KVM 方案来替代昂贵的 QNX。
AWS / 阿里云:
- 虽然不是汽车，但云端训练自动驾驶大模型时，底层的虚拟化全是魔改版的 KVM。

总结

QNX Hypervisor 是**“精装别墅”**：昂贵，但安全、省心、有证书，豪车首选。
Linux KVM 是**“自建房”**：免费，地基（内核）坚固，但装修（安全认证、实时性调优）需要你自己花大功夫去搞。

对于非涉及控车安全的纯娱乐座舱，或者成本极其敏感的车型，KVM 是一个非常具有潜力的替代方案。

在云计算（如 OpenStack）和越来越多的汽车智能座舱开发中，这三个名字总是形影不离。它们分别处于内核层、用户层模拟和管理层，共同构建了一个完整的虚拟化解决方案。

如果把创建一台虚拟机比作**“开一家餐厅”**：

KVM (内核模块): 是厨房和厨师。负责最核心的烹饪（CPU 计算、内存分配），干的是脏活累活，直接和食材（硬件）打交道。
QEMU (模拟器): 是服务员和装修。客人（虚拟机）需要桌椅板凳（网卡、磁盘、显卡），QEMU 负责把这些东西模拟出来摆好，并把客人的点单传给厨房。
Libvirt (管理工具): 是餐厅经理。他拿着平板电脑，统一管理所有员工。你不用直接去厨房吼厨师，也不用一个个指挥服务员，只需告诉经理“开个包间”，他就会自动安排好一切。

以下是详细的技术解析：

1. KVM (Kernel-based Virtual Machine) —— 内核层的加速器

本质： 它只是 Linux 内核的一个内核模块 (kvm.ko)。
作用：
- 它利用 CPU 的硬件虚拟化指令集（Intel VT-x / AMD-V），将 Linux 内核变成一个 Hypervisor。
- 它只负责最核心的资源虚拟化：CPU 和内存。
- 它不懂怎么模拟网卡、声卡、USB 设备。
工作流：
- 当虚拟机里的操作系统想执行一条普通的 CPU 指令（如 1+1），KVM 允许它直接在物理 CPU 上跑，效率极高。
- 当虚拟机想执行一条敏感指令（如“修改页表”或“关机”），CPU 会自动暂停虚拟机（VM Exit），把控制权交给 KVM 来处理，处理完再恢复（VM Entry）。

2. QEMU (Quick Emulator) —— 全能模拟器

本质： 运行在用户空间的一个普通进程。
作用：
- 设备模拟： 虚拟机看到的 IDE 硬盘、E1000 网卡、VGA 显卡、鼠标键盘，全是 QEMU 用纯软件代码模拟出来的。
- 翻译官： 在没有 KVM 的时候，QEMU 可以通过“二进制翻译”（TCG）来模拟 CPU，虽然很慢，但能在 x86 电脑上跑 ARM 的系统。
QEMU 与 KVM 的关系 (天作之合):
- QEMU 自己模拟 CPU 太慢了。
- KVM 自己只能调度 CPU，没有外设。
- 合体 (QEMU-KVM): QEMU 负责模拟外设，当需要执行 CPU 指令时，QEMU 调用 KVM 接口（ioctl），把代码扔给 KVM 去真 CPU 上跑。
- VirtIO: 为了提高效率，QEMU 不再模拟真实的“E1000 网卡”，而是和虚拟机里的驱动商量好一种特殊的“半虚拟化”设备（VirtIO-Net），数据直接拷贝，不再经过复杂的寄存器模拟。

3. Libvirt —— 统一管理接口

本质： 一个 C 语言写的后台守护进程 (libvirtd) 和一套 API 库。
痛点：
- 启动 QEMU 的命令行参数简直是噩梦，比如：qemu-system-x86_64 -hda disk.img -m 1024 -net nic ...（可能有几百行长）。
- 除了 QEMU，还有 Xen、LXC、VMware 等其他虚拟化技术，命令都不一样。
作用：
- XML 配置文件： Libvirt 定义了一套标准的 XML 格式来描述虚拟机（比如定义 CPU 几个核、内存多大、磁盘在哪）。
- 统一 API： 无论底层是 QEMU 还是 Xen，上层软件（如 OpenStack 或 Virsh 命令行）只需要调用 Libvirt 的 API，Libvirt 会自动翻译成对应的底层命令。
- Virsh: Libvirt 自带的命令行工具。比如 virsh start vm1，virsh list。

4. 它们在汽车智能座舱中的应用流

虽然汽车里为了精简，有时不带 Libvirt，但开发阶段一定会用。

场景：在 PC 上开发一个安卓车机系统

开发者输入指令： virsh start android_ivi
- （经理 Libvirt 收到指令）
Libvirt 解析 XML: 读取配置文件，知道需要 4核 CPU，8G 内存，VirtIO 显卡。
Libvirt 启动进程: 拼接出一长串命令，启动 QEMU 进程。
- （服务员 QEMU 上线）
QEMU 初始化:
- 申请 8G 内存。
- 打开 android.img 文件作为硬盘。
- 调用 /dev/kvm 接口连接内核。
KVM 介入:
- （厨师 KVM 接管 CPU）
- KVM 告诉物理 CPU：“接下来的代码是虚拟机的，你直接跑，别问我，除非它想搞破坏。”
Android 启动: 屏幕上跳出安卓 Logo。

5. 总结对比表

组件	角色	核心职责	运行位置	汽车中的状态
KVM	引擎	CPU/内存虚拟化，硬件加速	内核空间 (Kernel Space)	必须存在，作为 Linux 内核模块
QEMU	车身/轮子	模拟网卡、磁盘、显卡、BIOS	用户空间 (User Space)	必须存在 (通常使用精简版)
Libvirt	驾驶员	统一管理、配置解析、API 封装	用户空间 (User Space)	可选 (量产车为了省资源可能不用，改用特定脚本启动)
